全自動高速貼片機如何精度校準
全自動高速貼片機如何精度校準

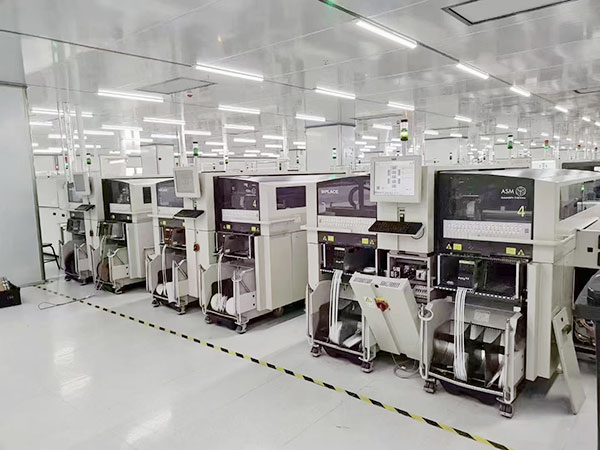

在電子制造里，貼片機精度準不準，直接關系到產品質量和生產速度。現在的全自動高速貼片機，每分鐘能貼幾萬次元件，要想生產穩定，精度校準可是核心環節。
視覺定位系統：貼片機的“眼睛”要調準
視覺系統就像貼片機的“眼睛”，它準不準，決定了元件能不能撿對、貼對。一般會用高分辨率工業相機搭配專用標定板，從多個點、多個角度拍照，建立坐標轉換模型。校準的時候得考慮鏡頭畸變修正、燈光亮度調均勻，還有圖像處理算法優化。定期給視覺系統做校準，能有效避免溫度變化或者機器震動導致的定位偏差。
機械傳動系統：誤差要及時補
機器高速運轉時，機械傳動部件哪怕有一點點磨損或變形，時間長了也會積累成明顯誤差。通常用激光干涉儀測量各個軸的運動軌跡，做好誤差補償表再導入控制系統。像X-Y工作臺的垂直精度、絲杠的間隙補償、線性導軌的平行度，這些都得納入校準范圍。好一點的貼片機還會裝實時震動監測系統，通過加速度傳感器反饋的數據，隨時調整運動參數。
吸嘴與送料器：得協同校準
吸嘴中心和視覺系統坐標的匹配程度，直接影響貼裝精度。一般會用標準校準元件測試每個吸嘴的偏移量，軟件會自動記錄補償值。送料器的供料位置也得同步校準，確保元件能被準確撿起來。如果是異形元件或者微型元件，還得針對不同的封裝類型，建立專門的校準參數庫。另外，定期換掉磨損的吸嘴、清潔送料通道，也是維持長期精度的必要操作。
精度校準不是做一次就完了，得建立完整的預防性維護體系，包括日?？焖傩?、定期深度校準，還有設備大修后的全面校準?，F(xiàn)在的貼片機大多帶自診斷和遠程監控功能，讓精度管理更智能、更有數據支撐。
