回流焊的恒溫區、預熱區、冷卻區各有什么作用
回流焊的恒溫區、預熱區、冷卻區各有什么作用?

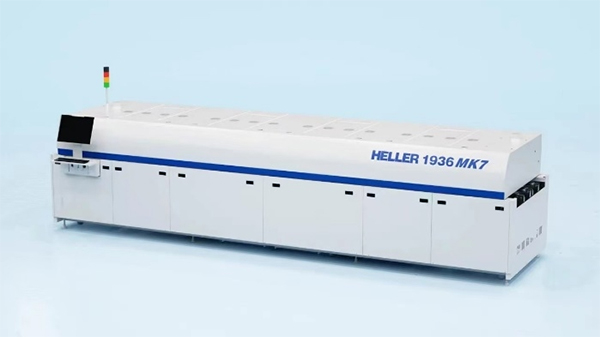

在回流焊工藝中，預熱區、恒溫區、冷卻區與回焊區協同運作，共同保障焊接質量。各溫區功能獨特，對最終的焊接效果起著決定性作用。
預熱區
焊接流程的起始階段，承擔著PCB板的初步升溫任務。它將處于室溫狀態的PCB板逐步加熱，使焊膏活性化，同時有效去除焊膏中的水分和溶劑，防止焊膏塌落與焊料飛濺。這一過程需嚴格把控升溫速率，一般控制在1-3℃/s，最高不宜超過4℃/s。過快會引發熱沖擊，致使電路板和元件受損；過慢則會導致溶劑殘留，影響焊接品質。
恒溫區（保溫區）
是平衡溫度。在此區域，PCB板和各元器件的溫度趨于穩定，較大元件與較小元件的溫度差異得以縮小。同時，焊膏中的助焊劑充分揮發，焊盤、焊料球及元件引腳上的氧化物在助焊劑作用下被清除，為后續焊接奠定基礎。
冷卻區
作為工藝的收尾階段，負責迅速冷卻焊點，使固化成型。當溫度降至固相溫度以下，焊點不僅能呈現出明亮外觀與良好形態，還能有效規避因溫度變化產生的熱應力，減少元件損壞風險。通常冷卻區溫度控制在100°C-150°C，持續時間約1分鐘。
而回焊區是整個流程的關鍵，溫度最高，能讓錫膏迅速熔化，充分浸潤焊盤與元器件引腳。不同類型的焊膏對應不同的峰值溫度，需嚴格依照相關要求設定。這四個溫區緊密配合，缺一不可，共同確保回流焊工藝的高效與焊接質量的可靠。
