PCB與PCBA是什么意思？PCB PCBA區別？有什么差異？
PCB與PCBA是什么意思？PCB PCBA區別？有什么差異？
大多數人對于電路板、PC板、PCB這幾個名詞并不陌生，其實這三個名詞指的都是同一個東西，不過一般如果不是從事電子業的朋友對PCBA這個名詞可能稍微陌生點，可能還會與PCB混為一談，PCB與PCBA兩者雖然只差了一個字，但是在電子制造業之間有著很大的區別。
什么是PCB、電路板、PC板？
PCB的英文全稱為Printed Circuit Board，中文直接翻譯是「印刷電路板」，簡稱「電路板」，有人把它中英混合稱「PC板」,印刷電路板的制造真的就是仿造書本紙張的印刷技術，只是隨著科技進步，印刷電路板的制造也越來越精細，而且越來越復雜。
現今的電子產品之所以有那么多的功能，基本上就是由一個一個電子線路與電子元件組合而成的，而這些電路必須要有載體，PCB就是這個載體。所以PCB基本上就是印刷有電子線路的板子，負責連通電子元件溝通的管道。

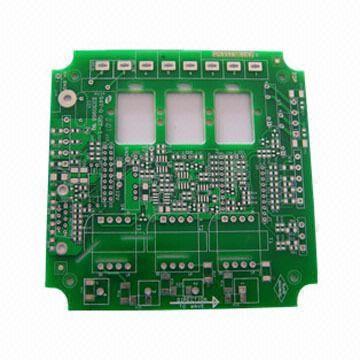

一般稱呼這種已經印刷電子線路但還沒將電子元件組裝上的PCB為光板或裸版。
PCB板能得到廣泛的的應用，獨特性可以概述如下：
1.布線密度高、體積小、重量輕，有利電子產品的小型化。
2.可以自動化生產，PCB及PCBA目前幾乎可以全自動化生產，降低了人力成本，更提高了生產效率，有利降低產品售價普及市場。
3.設計上可以標準化，也可以設計成模組，需要不同的功能時，只要更換整片PCBA板子就可以。

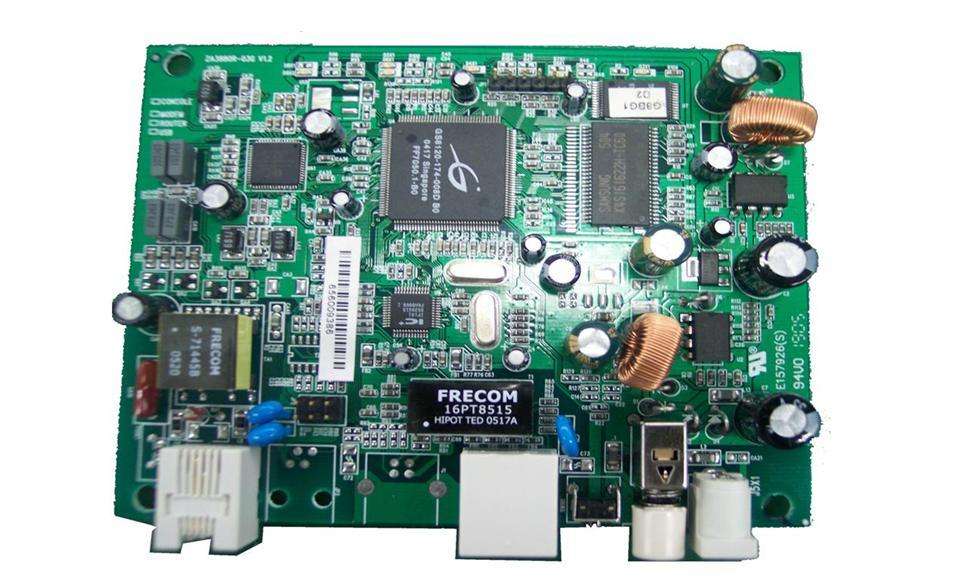

什么是PCBA？
PCBA是Printed Cicrcuit Board Assembly的英文縮寫，PCB與PCBA的差異就在PCBA = PCB + Assembly，也就是沒有組裝電子元件的板子叫PCB，而已經組裝完成電子元件的板子則稱之為PCBA。
電子元件是如何被放置到PCB上面形成PCBA的？
主流的PCBA組裝為SMT 即表面貼焊技術，它會先在空板上印刷錫膏（延伸閱讀:SMT貼片加工錫膏印刷機如何將錫膏印刷于PCB電路板）然后將電子元件貼片于PCB，將之流經回焊高溫爐，將元件透過錫膏(SMT貼片加工中錫膏有哪幾種類，存儲及使用環境的基本認識)焊接黏貼于PCB之上
少數PCBA組裝會采用波焊技術，一般來說，組裝板上會有一些比較重或是需要承受外力插拔的電子元件，這類元件不是技術上還無法做成SMD元件，要不就是做成SMD元件的價錢不符市場期望，它們會被設計成通孔元件，也就是插件(DIP)，然后流經波焊錫爐將元件焊接于PCB，也有同時混合貼焊(SMT)與波焊技術來達成元件焊接于PCB的設計
經過以上的介紹，你現在應該已經可以清楚的區分PCB PCBA是什么意思，PCB與PCBA的區別， PCB基本上只能算是一個元件，PCB是整片PCBA中的一個重要元件，PCB上面要再焊接IC、電阻、電容 、電感、聯接器等零件才能成為PCBA。
